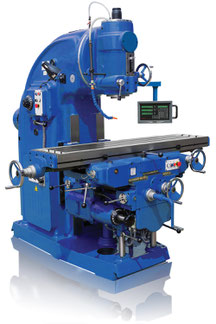

Функциональные особенности фрезерного станка Zenitech UFM 160 Digi:
- Вертикальный фрезерный станок UFM160(А,В) предназначен для выполнения разнообразных фрезерных работ цилиндрическими, угловыми, торцевыми, фасонными и другими фрезами.
- На фрезерном станке UFM160(А,В) обрабатывают горизонтальные и вертикальные плоскости, пазы, рамки, углы, зубчатые колеса, модели штампов, пресс-форм и другие детали из стали, чугуна, цветных
металлов, их сплавов и пластмасс.
- Мощность приводов и высокая жесткость станков позволяют применять твердосплавный инструмент.
- Драйвера на шариково-винтовой паре (ШВП).
- На фрезерном станке UFM160(А,В) применяют следующие типы фрез: торцевые, концевые, шпоночные.Фрезы изготавливают цельными и сборными с напайными или вставными ножами.
- Цельные фрезы изготовляют из инструментальных сталей, корпуса напайных фрез - из конструкционных сталей; на рабочие части зубьев фрез припаивают пластинки из быстрорежущих сталей и твердых
сплавов.
- У сборных фрез зубья (ножи) изготавливают из быстрорежущих сталей или оснащают пластинками из твердых сплавов и закрепляют в корпусе фрезы различными механическими способами.
Технические характеристики фрезерного станка Zenitech UFM 160 Digi:
|
UFM 160A
|
UFM 160B
|
Размеры рабочего стола, мм
|
1320 х 320
|
1700 х 320
|
Кол-во/Ширина/Расстояние между Т-пазами, мм
|
3 / 18 / 70
|
3 / 18 / 90
|
Макс. нагрузка на стол, кг
|
500
|
800
|
Продольное перемещение (ручное/авто), мм
|
700 / 680
|
900 / 880
|
Поперечное перемещение (ручное/авто), мм
|
255 / 240
|
315 / 300
|
Вертикальное перемещение (ручное/авто), мм
|
350 / 330
|
385 / 365
|
Скорость рабочей подачи, мм/мин
|
Х: 23.5/1180, Y: 15/786, Z: 8/394
|
Х,Y: 23.5/1180, Z: 8/394
|
Скорость быстрых перемещений, мм/мин
|
Х: 2300, Y: 1533, Z: 770
|
Х: 2300, Y: 2300, Z: 770
|
Диапазон скоростей шпинделя, об/мин
|
30 / 1500
|
30 / 1500
|
Количество скоростей шпинделя
|
18
|
18
|
Расстояние от центра стола до направляющей, мм
|
70
|
85
|
Макс. угол поворота шпинделя
|
± 45º
|
± 45º
|
Расстояние между осью и поверхностью стола, мм
|
60 / 410
|
30 / 500
|
Мощность мотора, кВт
|
7.5
|
11
|
Габаритные размеры, мм
|
2294 х 1770 х 1960
|
2556 х 2159 х 2298
|
Масса станка, кг
|
2800
|
4250
|
Комплект поставки к фрезерному станку Zenitech UFM 160 Digi:
- 3-осевое УЦИ
- Шпиндель ISO40
- Зажимная тяга
- Тяговой стержень
- Ручная централизованная смазка
- Станочный светильник
- Система СОЖ
- Масляный лоток
- Зубчатая передача подач по осям X,Y
- Элеваторный мотор по оси Z
Дополнительные опции и принадлежности к фрезерному станку Zenitech UFM 160 Digi:
- Защитный кожух шпинделя
- Тиски
- Поворотный стол
- Набор зажимных приспособлений
- Делительная головка
- Защита стола
Основные условия гарантии:
Гарантия на поставляемое оборудование — 12 месяцев
